Small-Sized Bearings: Isang Pagsusuri ng Mga Pangunahing Bahagi sa Precision Manufacturing

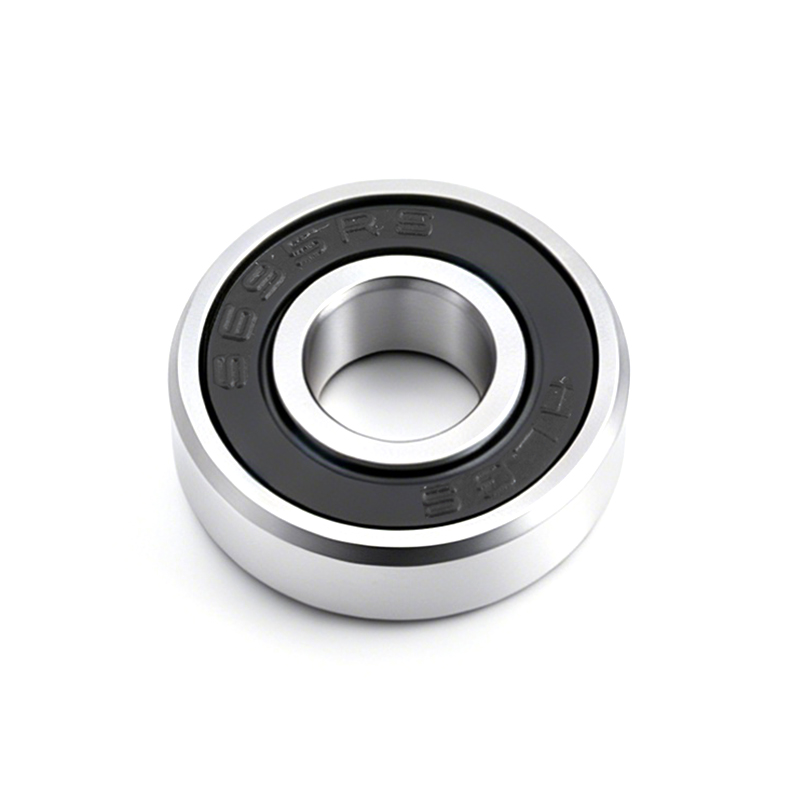

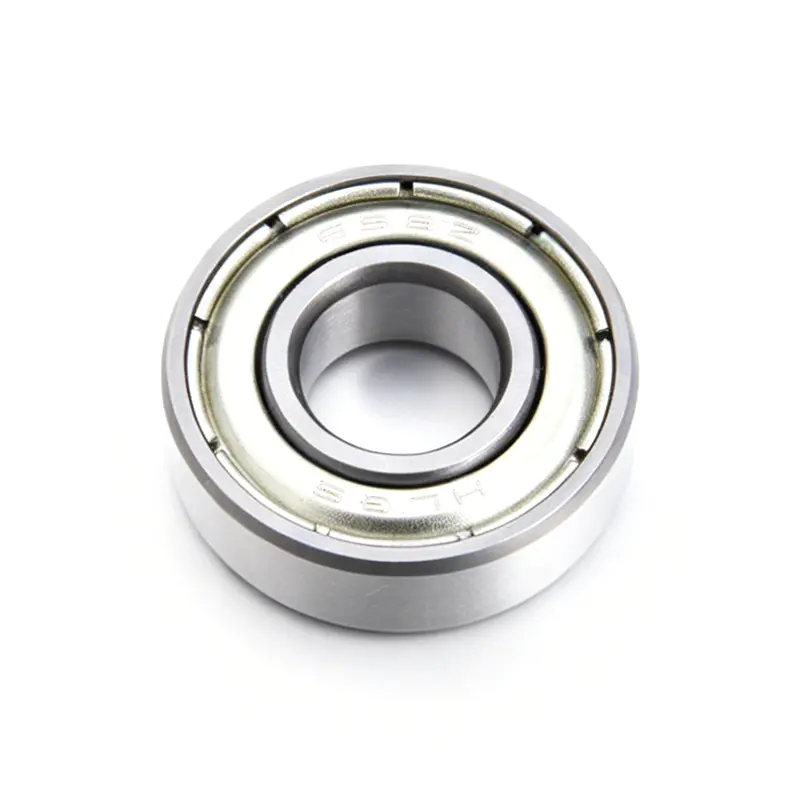

Sa terminolohiya ng pagmamanupaktura, a maliit na laki ng tindig sa pangkalahatan ay tumutukoy sa mga rolling element bearings na may panlabas na diameter sa ilalim ng 30 millimeters, at sa maraming mga catalog ang pag-uuri ay mas makitid sa mga bearings na may bore sa ilalim ng 10 millimeters. Sa ibaba ng threshold na iyon, kadalasang ginagamit ng mga inhinyero ang terminong miniature bearing, at mas mababa sa humigit-kumulang 3 millimeters ang panlabas na diameter, ang terminong instrument bearing o micro bearing ay nalalapat.

Ang pagkakaiba ay mahalaga dahil ang pisika ng rolling contact ay nagbabago sa maliit na sukat. Ang mga depekto sa surface finish na magiging walang kaugnayan sa isang 100 millimeter bearing ay nagiging proporsyonal na makabuluhan sa isang 5 millimeter bearing. Ang isang scratch na 0.3 micron depth ay isang rounding error sa isang malaking industrial bearing, ngunit sa isang miniature bearing raceway ay masusukat nitong paikliin ang fatigue life. Ito ang dahilan kung bakit mas malapit ang produksyon ng maliliit na bearing sa precision na paggawa ng instrumento kaysa sa heavy industrial machining.

Ang isa pang paraan upang maunawaan ang klase ng laki ay sa pamamagitan ng ratio sa pagitan ng kapal ng pader at pagkarga. Ang isang malaking pang-industriya na tindig ay may malaking kapal ng dingding ng singsing na may kaugnayan sa mga kargada na dala nito, na nagbibigay sa silid ng bakal na sumipsip ng maliit na pagkakaiba-iba ng pagmamanupaktura nang walang masusukat na epekto sa katumpakan ng pagpapatakbo. Ang isang maliit na bearing ay may medyo manipis na singsing, kaya ang anumang pagkakaiba-iba sa heat treatment, grinding pressure, o kalinisan ng hilaw na materyal ay direktang makikita sa natapos na bahagi. Ang mga inhinyero na lumipat mula sa pagdidisenyo na may malalaking bearings patungo sa pagdidisenyo na may maliliit na bearings ay kadalasang kailangang muling pag-isipan ang mga pagpapalagay tungkol sa katanggap-tanggap na pagkakaiba, dahil ang mga pagpapaubaya na dati ay itinuturing bilang ingay sa background ay nagiging pangunahing mga variable ng disenyo.

Ang mga maliliit na bearings ay hindi pangkaraniwan dahil ang kanilang presyo ng catalog ay isang mahinang predictor ng halaga ng engineering. Ang isang miniature bearing na nagkakahalaga ng ilang dolyar ay maaaring ang nag-iisang bahagi na tumutukoy kung ang isang buong surgical instrument ay pumasa sa pagkakalibrate, habang ang isang mas malaki at mas mahal na bearing sa ibang lugar sa parehong device ay maaaring magdala ng hindi gaanong hinihingi na tolerance na kinakailangan. Ito ang dahilan kung bakit pinapayuhan ang mga procurement team sa precision manufacturing na tukuyin ang maliliit na bearings ayon sa performance requirement muna, at ayon sa unit cost second.

Dalawang sistema ng pagmamarka ang nangingibabaw sa maliit na sukat na detalye ng tindig: ang ABEC scale na malawakang ginagamit sa North America at ang ISO 492 tolerance classes na ginagamit sa buong mundo. Parehong grade bearings sa pamamagitan ng kung gaano kahigpit ang dimensional at running accuracy ay kinokontrol sa panahon ng pagmamanupaktura. Ang mas mataas na mga numero ay nagpapahiwatig ng mas mahigpit na pagpapahintulot, at ang pagtalon sa pagitan ng mga marka ay hindi linear. Ang paglipat mula sa ABEC 5 hanggang ABEC 7 ay maaaring mangahulugan ng pagputol ng raceway roundness deviation nang halos kalahati.

Ang pagpili ng grado ay dapat palaging sumubaybay pabalik sa isang partikular na runout na badyet sa nakapalibot na pagpupulong sa halip na mapili sa pamamagitan ng ugali. Ang isang gearbox na kailangan lamang na magpadala ng torque nang maayos sa katamtamang bilis ay bihirang makikinabang sa pagbabayad para sa ABEC 9 tolerances, dahil ang gear mesh mismo ay magpapakilala ng mas maraming positional error kaysa sa bearing. Sa kabaligtaran, ang isang optical scanning head o isang gyroscope ay halos walang tolerance na badyet na natitira para sa bearing na ubusin, kaya ang pagtukoy ng anumang bagay sa ibaba ng ABEC 7 ay magagarantiya ng isang nabigong disenyo mula sa simula. Ang pagtutugma ng grado sa aktwal na kinakailangan, sa halip na mag-default sa pinakamataas na available na klase, ay isa sa mga pinakakaraniwang desisyon sa pagtitipid sa gastos na magagamit ng isang inhinyero ng disenyo na nagtatrabaho sa maliliit na bearings.

Dapat ding tandaan na ang tolerance grade ay sumasaklaw sa dimensional at running accuracy, ngunit hindi kinakailangang internal clearance, surface finish ng raceway groove, o noise performance. Ang dalawang bearings na binuo sa parehong ABEC grade mula sa iba't ibang mga tagagawa ay maaaring kumilos nang magkaiba sa ilalim ng load dahil ang panloob na clearance class, ball grade, at disenyo ng hawla ay tinukoy nang hiwalay. Ang isang kumpletong detalye ng maliit na bearing samakatuwid ay naglilista ng tolerance grade kasama ng internal clearance class, na karaniwang ipinapahayag bilang C2 hanggang C5, at ball grade, na karaniwang ipinapahayag sa G scale kung saan ang isang mas mababang numero ay nagpapahiwatig ng isang bilog, mas tumpak na laki ng bola.

Ang paggawa ng isang maliit na sukat na tindig sa precision grade tolerances ay nagsasangkot ng higit na kontrol sa proseso kaysa sa iminumungkahi ng pisikal na sukat nito. Ang pagkakasunud-sunod sa ibaba ay nagpapakita ng pangkalahatang daloy ng trabaho na ginagamit sa karamihan ng mga tagagawa ng precision bearing, kahit na ang mga eksaktong hakbang ay nag-iiba ayon sa linya ng produkto at panloob na sistema ng kalidad.

Sa mga medikal na kagamitan, sinusuportahan ng maliliit na bearings ang mga surgical drill, dental handpiece, at mga mekanismo ng infusion pump, kung saan ang parehong dimensional na katumpakan at biocompatible na materyales ay kinakailangan sa parehong oras. Sa robotics, ang mga harmonic drive gear stage at joint modules ay umaasa sa angular contact bearing pairs para alisin ang backlash habang pinananatiling compact ang joint housing. Sa optika at imaging, ang mga maliliit na bearings ay nagtutulak ng mga mekanismo ng focus ng lens at mga salamin sa pag-scan, kung saan kahit ilang micron ng runout ay kitang-kitang pababain ang katalinuhan ng imahe. Ang mga kagamitan sa paghawak ng semiconductor ay gumagamit ng ceramic hybrid small bearings partikular na dahil ang karaniwang steel bearings ay magpapapasok ng particulate contamination sa isang malinis na proseso ng silid.

Gumagamit ang mga aerospace actuator ng maliliit na bearings sa loob ng mga mekanismo ng flap at slat drive, mga flight control surface, at camera gimbal assemblies na naka-mount sa mga drone at satellite, kung saan ang pinagsamang pangangailangan para sa mababang timbang, malawak na hanay ng temperatura na operasyon, at mahabang buhay ng serbisyo na hindi nag-aalaga ay nagpapaliit sa pagpili ng materyal sa mga high grade na stainless o titanium alloy na singsing. Gumagamit ang mga manufacturer ng consumer electronics ng maliliit na bearings sa loob ng mga module ng autofocus ng camera, mga spindle ng hard disk drive, at maliliit na cooling fan, mga application kung saan mataas ang pressure sa halaga ng unit ngunit kailangan pa rin ng minimum na katumpakan sa pagpapatakbo para maiwasan ang naririnig na ingay o vibration sa isang handheld o desktop device.

Ang presyo ng unit para sa isang maliit na laki ng bearing ay pangunahing hinihimok ng grado ng tolerance, materyal, at dami ng produksyon. Ang paglipat mula sa isang standard na grade chrome steel bearing patungo sa isang stainless o ceramic hybrid equivalent ay maaaring magtaas ng presyo ng unit ng malawak na margin, at ang paglipat mula sa isang mid tolerance grade patungo sa isang instrument grade bearing ay nagdaragdag ng karagdagang pagtaas dahil sa mga karagdagang hakbang sa paggiling, pag-uuri, at inspeksyon na kinakailangan. Gayunpaman, ang presyo ng unit ay isa lamang bahagi ng kabuuang gastos sa isang tumpak na konteksto ng pagmamanupaktura.

Ang mas malaking cost driver ay madalas sa ibaba ng agos. Ang isang tindig na tinukoy sa ibaba ng kinakailangang grado ng katumpakan ay maaaring maging sanhi ng isang buong subassembly na mabigo sa panghuling pagkakalibrate, na bumubuo ng gastos sa muling paggawa na higit na lampas sa anumang matitipid sa mismong bearing. Sa pagmamanupaktura ng medikal na device, maaaring mag-trigger ng buong pagsisiyasat sa kalidad ng batch ang isang hindi pagsunod na nauugnay sa bearing na natuklasan sa huli sa produksyon. Para sa kadahilanang ito, karaniwang tinatrato ng mga precision manufacturer ang maliit na pagpili ng bearing bilang isang mapagkakatiwalaang desisyon muna at isang desisyon sa pagbili na pangalawa, at marami ang nagpapanatili ng mga aprubadong listahan ng supplier partikular na upang maiwasan ang pagkakaiba-iba sa pagitan ng mga nominal na katumbas na bahagi mula sa iba't ibang pinagmulan.

Ang kabuuang halaga ng pagmamay-ari ay nakasalalay din sa agwat ng serbisyo. Ang isang permanenteng selyadong miniature bearing na may mahabang buhay na lubricant ay maaaring mas mahal sa harap kaysa sa isang open bearing na nangangailangan ng panaka-nakang relubrication, ngunit kung ang assembly ay hindi naa-access pagkatapos ng huling pagpupulong, tulad ng karaniwan sa mga selyadong medikal na device o selyadong consumer electronics, ang sealed bearing ay ang tanging opsyon na makakaiwas sa isang magastos na disassembly cycle sa huling bahagi ng buhay ng produkto.

Mahigpit na nasubaybayan ang pangangailangan para sa maliliit na bearings sa paglaki ng minimally invasive na mga medikal na device, collaborative robotics, at compact consumer electronics. Ang mga pagsusuri sa industriya na sumasaklaw sa miniature at small bearing segment ay patuloy na nagtuturo sa isang tambalang taunang rate ng paglago sa kalagitnaan ng mga solong digit sa kasalukuyang dekada, na may mga medikal at robotics na end market na lumalago nang mas mabilis kaysa sa average ng segment dahil ang parehong field ay patuloy na lumiliit ng mga footprint ng device habang tinataasan ang mga kinakailangan sa performance sa parehong oras.

Ang pangalawang trend ay ang unti-unting paglipat patungo sa ceramic hybrid construction sa maliliit na bearings para sa semiconductor at electronics manufacturing equipment, na hinihimok ng pangangailangang alisin ang metallic particulate generation at bawasan ang electrical conductivity sa pamamagitan ng bearing. Ang pangatlong uso ay ang pagtaas ng paggamit ng precoated, walang maintenance na mga sistema ng pagpapadulas, dahil maraming maliliit na bearing application ang permanenteng selyado at hindi na muling lubricated kapag na-install.

Ang mga pattern ng supply ng rehiyon ay nagbabago din. Ang malaking bahagi ng pandaigdigang small-sized na produksyon ng bearing ay nananatiling puro sa maliit na bilang ng mga naitatag na manufacturer sa Japan, Germany, Switzerland, at United States, lalo na sa pinakamataas na precision grade kung saan ang kontrol sa proseso at imprastraktura ng inspeksyon ay kumakatawan sa isang malaking hadlang sa pagpasok. Kasabay nito, ang mga manufacturer sa ibang mga rehiyon ay nagpalawak ng kapasidad para sa mid tolerance grade small bearings na naglalayong sa consumer electronics at pangkalahatang industriyal na automation, kung saan ang cost competitiveness ay higit na mahalaga kaysa sa instrument grade accuracy. Ang mga mamimili na kumukuha ng maliliit na bearings para sa mga medikal o aerospace na aplikasyon ay karaniwang patuloy na tumukoy sa mga itinatag na tagagawa ng katumpakan anuman ang pagkakaiba sa halaga ng yunit, dahil ang mga kinakailangan sa kwalipikasyon ng supplier at traceability sa mga industriyang iyon ay nililimitahan ang pool ng mga katanggap-tanggap na mapagkukunan.
