Flanged Bearings kumpara sa Standard Bearings: Anong mga Problema ang Talagang Lutasin ng Flange Design?

Ang Direktang Sagot: Ang Flanges ay Lutasin ang Axial Positioning at Pasimplehin ang Pag-mount Nang Walang Karagdagang Hardware

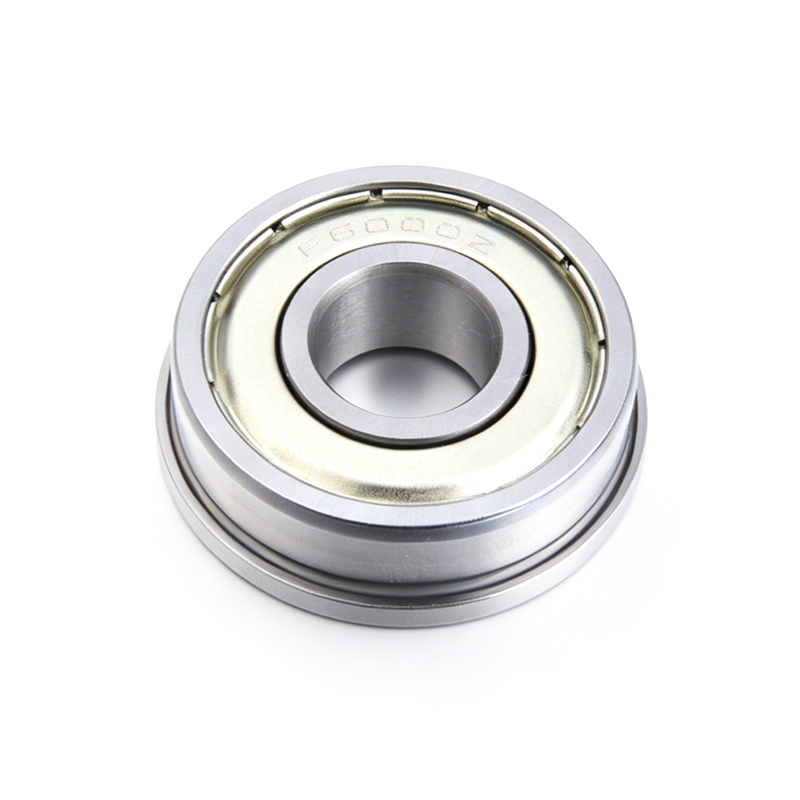

A flanged tindig ay isang karaniwang ball o roller bearing na may pinagsamang kwelyo (ang flange) na umaabot mula sa panlabas na singsing. Ang pangunahing gawain ng flange ay ang hanapin ang tindig nang axially sa loob ng housing bore , pinipigilan itong dumausdos o lumipat sa kahabaan ng shaft sa panahon ng operasyon - isang problema na dapat lutasin ng karaniwang mga bearings na walang flange gamit ang mga retaining ring, shoulder steps na pinapasok sa housing, o mga spacer at locknuts.

Sa mga praktikal na termino, nangangahulugan ito na binabawasan ng mga flanged bearings ang bilang ng mga sangkap na kailangan sa isang pagpupulong, pinapasimple ang mga kinakailangan sa machining para sa housing, at gawing mas nauulit ang pagkakahanay sa buong production run. Sa mga application tulad ng conveyor roller, mga mekanismo ng printer, at maliliit na motor housing, lumilipat mula sa isang standard na bearing at isang retaining assembly sa isang solong flanged bearing can bawasan ang bilang ng bahagi sa seksyong iyon ng pagpupulong ng 2-4 na bahagi . Ang natitirang bahagi ng artikulong ito ay eksaktong pinaghiwa-hiwalay kung aling mga problema ang tinutugunan ng disenyo ng flange, kung saan ito kulang, at kung paano magpasya sa pagitan ng flanged at karaniwang mga bearings para sa isang partikular na aplikasyon.

Problema 1: Axial Positioning Nang Walang Karagdagang Hardware

Ang pinaka-kagyat na problema na malulutas ng disenyo ng flange ay ang pagpapanatili ng tindig sa isang nakapirming posisyon ng ehe na may kaugnayan sa pabahay, nang hindi umaasa sa hiwalay na mga bahagi ng pagpapanatili.

Paano Hinahawakan ng Standard Bearings ang Problemang Ito

Sa isang standard (non-flanged) bearing, ang panlabas na singsing ay isang plain cylinder, ibig sabihin walang likas na pumipigil dito mula sa pag-slide sa kahabaan ng bore axis sa ilalim ng vibration o thrust load. Karaniwang tinutugunan ito ng mga taga-disenyo gamit ang isang machined na balikat sa housing sa isang gilid at isang retaining ring, snap ring, o end cap sa kabila. Ang bawat isa sa mga solusyong ito ay nangangailangan ng karagdagang katumpakan ng machining at mga hakbang sa pagpupulong.

Paano Ito Direktang Nilulutas ng Flange

Ang kwelyo ng flanged bearing ay nakapatong sa mukha ng housing bore, na kumikilos bilang sarili nitong stop. Nangangahulugan ito na ang pabahay ay nangangailangan lamang ng isang tuwid, hindi balikat na butas sa halip na isang hakbang - isang makabuluhang mas simple at mas murang machining operation , lalo na sa mga pabahay na may manipis na pader tulad ng mga sheet metal bracket o injection-molded plastic na bahagi, kung saan mahirap o imposible ang pagmachining ng isang tumpak na panloob na balikat.

Problema 2: Pag-mount sa Manipis o Malambot na mga Materyal na Pabahay

Ang mga karaniwang bearings ay umaasa sa isang tiyak na halaga ng kapal ng pader ng pabahay at katigasan ng materyal upang mapanatili ang isang secure na press fit. Tinutugunan ng mga flange ang mga kaso kung saan nasira ang pagpapalagay na ito.

Bakit Problema ang Manipis na Pabahay para sa Mga Karaniwang Bearing

Sa mga application na gumagamit ng manipis na sheet metal, plastic, o aluminum housings — karaniwan sa consumer electronics, maliliit na appliances, at magaan na makinarya — ang isang standard na bearing ay ganap na umaasa sa interference fit sa pagitan ng outer ring at ng bore. Kung ang pader ng pabahay ay masyadong manipis o ang materyal ay masyadong malambot, ang fit na ito ay maaaring lumuwag sa paglipas ng panahon dahil sa panginginig ng boses, thermal cycling, o paulit-ulit na pag-ikot ng pagkarga, na nagpapahintulot sa bearing na umalis sa posisyon.

Paano Nagbabayad ang Flange

Dahil ang flange ay direktang tumatama sa mukha ng pabahay (madalas na naka-secure gamit ang mga mounting screw sa pamamagitan ng mga flange hole, sa kaso ng mga flanged housing unit), hindi ito umaasa lamang sa interference na akma upang manatili sa lugar. Ginagawa nitong mas angkop ang mga flanged bearings plastic housing at naselyohang sheet metal bracket , kung saan ang isang karaniwang press-fit na tindig ay maaaring lumuwag sa loob ng medyo maikling buhay ng serbisyo.

Problema 3: Pagpapasimple ng Assembly at Pagbabawas ng Bilang ng Bahagi

Higit pa sa mekanikal na pag-andar, ang disenyo ng flange ay may direktang epekto sa kahusayan sa pagmamanupaktura at paggawa ng pagpupulong.

Mas kaunting Mga Bahagi sa Pinagmulan at Stock

Ang isang standard na bearing assembly na nangangailangan ng axial retention ay maaaring mangailangan ng retaining ring, isang katugmang groove na naka-machine sa shaft o bore, at posibleng isang spacer — bawat isa ay isang hiwalay na numero ng bahagi sa source, inspeksyon, at stock. Ang isang flanged bearing ay pinagsama-sama ito sa isang solong bahagi, na kung saan binabawasan ang pagiging kumplikado ng bill-of-materials at pinapababa ang panganib ng mga error sa pag-assemble mula sa nawawala o hindi tugmang hardware.

Mas mabilis na Assembly Line Throughput

Sa paggawa ng mataas na dami, ang bawat karagdagang hakbang sa pag-fasten ay nagdaragdag ng oras ng pag-ikot. Ang pagpapalit ng multi-step retaining ring installation na may isang insertion (o insertion plus isang pares ng screws) ay maaaring mag-ahit ng masusukat na oras sa bawat assembly cycle — isang pagkakaiba na makabuluhang nagsasama-sama sa buong produksiyon na tumatakbo sa sampu o daan-daang libong unit.

Problema 4: Pagpapanatili ng Alignment sa Multi-Bearing System

Ang mga system na may maraming bearings na sumusuporta sa isang shaft — karaniwan sa mga conveyor system, printer roller, at linear motion assemblies — ay nahaharap sa isang partikular na hamon sa pag-align na tinutulungan ng disenyo ng flange na tugunan.

Ang Problema sa Alignment sa Multi-Point Support

Kapag ang isang baras ay suportado sa dalawa o higit pang mga punto, kahit na ang maliliit na pagkakaiba-iba sa pagpoposisyon ng axial sa bawat lokasyon ng tindig ay maaaring magdulot ng hindi pagkakapantay-pantay, na humahantong sa hindi pantay na pamamahagi ng pagkarga at napaaga na pagkasira. Ang mga karaniwang bearings ay ganap na nakadepende sa katumpakan ng housing machining upang mapanatili ang pare-parehong posisyon ng axial sa maraming mounting point.

Paano Napapabuti ng Mga Flange ang Repeatability

Dahil ang flange face ay nagbibigay ng pare-pareho, self-locating reference surface, flanged bearings pagbutihin ang positional repeatability sa maraming mounting point nang hindi nangangailangan ng bawat housing bore na ma-machine sa parehong mahigpit na tolerance na kakailanganin para sa isang shouldered na disenyo. Ito ay isang pangunahing dahilan kung bakit ang mga flanged unit ay karaniwan sa mga modular conveyor system, kung saan ang magkaparehong mga bearing unit ay naka-install sa maraming istasyon sa isang linya.

Kung saan Hindi Nakakatulong ang Flange Design (at Maaaring Maging isang Disenyo)

Ang mga flanged bearings ay hindi isang unibersal na pag-upgrade sa karaniwang mga bearings. Ang pag-unawa sa kanilang mga limitasyon ay kasinghalaga ng pag-unawa sa kanilang mga benepisyo.

Tumaas na Radial Footprint

Ang flange mismo ay nagdaragdag ng materyal na lampas sa panlabas na diameter ng singsing, ibig sabihin ang isang flanged bearing ay sumasakop sa mas maraming radial space kaysa sa isang katumbas na standard bearing. Sa mga application kung saan mahigpit na napipigilan ang espasyo — mga miniature na device, compact gear train, o nested assemblies — ito ay nagdagdag ng footprint maaaring ganap na ibukod ang mga flanged na disenyo , kahit na kung saan ang benepisyo ng axial positioning ay magiging kapaki-pakinabang.

Pinababang Load Capacity sa Flange Interface

Depende sa kapal at materyal ng flange, ang flange mismo ay may mas mababang tolerance ng pagkarga kaysa sa pangunahing istraktura ng tindig. Sa mga application na may mataas na thrust-load, ang pag-asa lamang sa flange upang sumipsip ng paulit-ulit na mabibigat na axial load ay maaaring humantong sa flange deformation o pag-crack sa paglipas ng panahon - ibig sabihin, ang mga flanged bearings ay pinakaangkop sa pagpoposisyon at light-to-moderate na thrust retention, hindi bilang isang pamalit para sa nakalaang thrust bearing sa mga sitwasyong mabigat ang karga.

Mas Mataas na Gastos sa Yunit

Ang mga flanged bearings ay karaniwang nagkakahalaga 10–25% pa kaysa sa isang katumbas na standard bearing ng parehong laki at grado, dahil sa karagdagang materyal at machining na kasangkot sa pagbuo ng flange. Para sa mga application kung saan ang axial retention ay maaaring makamit sa murang paraan sa pamamagitan ng housing design (tulad ng die-cast metal housings kung saan ang balikat ay madaling isama), ang isang standard bearing na ipinares sa isang simpleng retaining feature ay maaaring ang mas matipid na pagpipilian.

Flanged kumpara sa Standard Bearings: Paghahambing ng magkatabi

Ang talahanayan sa ibaba ay nagbubuod sa mga pangunahing trade-off na tinalakay sa itaas upang makatulong na linawin kung aling opsyon ang mas angkop sa isang partikular na senaryo ng disenyo.

Mga Karaniwang Uri ng Flange at Ano ang Idinisenyo ng mga Ito upang Lutasin

Hindi lahat ng flanged bearings ay pareho — iba't ibang flange configuration ang tumutugon sa bahagyang magkaibang mga problema sa pag-mount.

Buong Flange

Ang isang buong flange ay ganap na umaabot sa paligid ng circumference ng tindig, na nagbibigay ng maximum na axial retention surface. Ang ganitong uri ay karaniwan sa mga application na may tuluy-tuloy na panginginig ng boses, tulad ng mga skateboard wheel at maliliit na conveyor roller, kung saan ang pare-pareho, all-around contact laban sa housing face ay kapaki-pakinabang.

Slotted (Broken) Flange

Ang isang slotted flange ay may maliliit na gaps o notch na pinuputol sa flange ring, kadalasan upang payagan ang pandikit o karagdagang retention compound na mag-bonding sa flange papunta sa housing. Ginagamit ang variant na ito kapag ang mechanical fit lang ay hindi itinuturing na ganap na maaasahan, gaya ng sa ilang kagamitang pang-industriya na may mataas na vibration.

Mga Flanged Housing Unit

Sa halip na flange sa mismong bearing, ang ilang disenyo ay gumagamit ng hiwalay na flanged pillow block o flange unit na naglalaman ng standard bearing insert. Karaniwang kasama sa mga ito ang mga mounting hole para sa pag-bolting nang direkta sa isang frame o dingding, paglutas ng ibang problema: ganap na inaalis ang pangangailangan para sa isang machined bore , na karaniwan sa pang-agrikultura at kagamitan sa paghawak ng materyal kung saan ang pag-mount sa ibabaw ay mas praktikal kaysa sa pag-mount ng bore.

Framework ng Desisyon: Kailan Pumili ng Flanged Over Standard

Pinagsasama-sama ang mga salik sa itaas, ang sumusunod na balangkas ay nakakatulong na matukoy kung aling uri ng bearing ang mas angkop sa isang partikular na senaryo ng disenyo.

1. Pumili ng flanged bearings kapag : ang pabahay ay manipis ang pader, plastik, o mahirap i-machine na may balikat; kapag ang axial positioning ay kailangang maulit sa maraming mounting point; o kapag ang pagbabawas ng bilang ng bahagi at oras ng pagpupulong ay isang priyoridad
2. Pumili ng standard bearings kapag : radial space ay mahigpit na pinipigilan; ang pabahay ay maaaring madali at tumpak na makina na may isang balikat; o ang application ay nagsasangkot ng mabibigat, matagal na pag-load ng thrust na mas mahusay na pinangangasiwaan ng isang nakalaang kaayusan ng thrust bearing
3. Isaalang-alang ang mga flanged housing unit kapag ang pag-mount sa ibabaw sa isang frame o dingding ay mas praktikal kaysa sa pag-mount sa loob ng isang butas, tulad ng sa mga kagamitang pang-agrikultura o conveyor

Pangwakas na Buod

Nilulutas ng disenyo ng flange ang isang partikular at mahusay na tinukoy na hanay ng mga problema: pagpoposisyon ng axial nang walang dagdag na hardware, maaasahang pag-mount sa manipis o malambot na mga materyales sa pabahay, pinababang bilang ng bahagi at pagiging kumplikado ng pagpupulong, at pinahusay na pag-uulit ng pagkakahanay sa mga multi-bearing system. Ang mga benepisyong ito ay dumating sa halaga ng isang mas malaking radial footprint, medyo limitado ang heavy-thrust na kapasidad, at isang mababang presyo ng premium.

Ang praktikal na takeaway para sa mga inhinyero at mamimili ay pareho flanged tindigs are a targeted solution, not a universal upgrade . Ang mga ito ang tamang pagpipilian kapag ang mga hadlang sa pabahay o kahusayan sa pagpupulong ay ginagawang mahalaga ang self-locating axial retention, at ang maling pagpili kapag ang compact radial size o heavy thrust load capacity ang pangunahing driver ng disenyo. Ang pagsusuri sa partikular na kapaligiran sa pag-mount at profile ng pag-load — sa halip na i-default ang alinman sa uri ng dalas na wala sa ugali — ay nananatiling pinaka-maaasahang paraan upang gawin ang tamang pagpili para sa isang partikular na aplikasyon.
